| Наименование | Муфта |
| Рабочее напряжение, кВ | 10 |
| Тип муфты | CC |
| Сечение кабеля | 35-70мм? |
Кабельная свинцовая соединительная муфта СС применяется для соединения силовых кабелей, поперечное сечение которых находится в пределах от 10 до 240 мм; покрытых пропитанной бумажной изоляцией, а также заключённых в алюминиевую или свинцовую оболочку.
Способ прокладки кабелей может быть подземным или в кабельных каналах, лотках, туннелях. Кабели предназначены для работы на переменное напряжение тока от 1 000 до 6 000 Вольт и 10 000 Вольт частотой 50 Герц. Муфта СС (свинцовая соединительная) рассчитана на эксплуатацию при температурных нагрузках от -50 до +50°С с относительной влажностью воздуха до 98%.

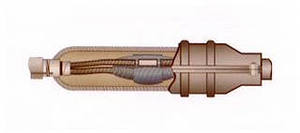

Поставка муфты СС осуществляется комплектом деталей и монтажных материалов. Муфта соединительная свинцовая СС является свинцовой трубой, в которую при монтаже располагают изолированное бумажными роликами и рулонами место соединения кабельных жил. Перед закладыванием, жилы соединяются пайкой с припоем маркировки ПОС-30. Затем концы трубы сплющивают до соприкасновения с алюминиевой или свинцовой оболочкой кабелей. Во время этого процесса, муфта соединительная свинцовая СС должна постоянно поворачиваться в сторону намотки роликовой и рулонной изоляции.
Для обеспечения герметизации в местах соприкасновения концов муфты СС и оболочки кабелей, трубу припаивают к защитному покрову кабеля. Во время монтажа в корпусе трубы прорубаются два выреза в виде равностороннего треугольника. Образовавшиеся «язычки» временно загибают вверх. Через полученный вырез муфта СС заполняется мастикой маркировки МБ-70/60 до полного заполнения, при отсутствии воздуха внутри. После заполнения мастикой «язычки» загибают в изначальное положение и запаивают при помощи припоя А.
Смонтированная, муфта соединительная свинцовая СС заземляется медным многожильным проводом, который припаивается к корпусу муфты СС и оболочкам кабелей и бандажируется оцинкованной проволокой. Для протекции от механических повреждений муфта соединительная свинцовая СС вкладывается в полимерно-песчаный кожух (КЗПП), створки которого стягиваются метизами. Цифровое значение прочности которого, находится между параметрами пластмассового и чугунного (КЗЧ) кожухов.
В таблице указаны сечения жил кабеля, по которым выбирается муфта СС.
| Маркировка муфты СС | Диаметр сечения жил кабеля, мм | Вес комплекта муфты с кожухом КЗПП, кг |
|
| 6 кВольт | 10 кВольт | ||
| муфта СС-60 (СС 60) | 10, 16, 25 | - | 13 |
| муфта СС-70 (СС 70) | 35, 50, 70 | 16, 25 | 13 |
| муфта СС-80 (СС 80) | 95, 120 | 35, 50, 70 | 17 |
| муфта СС-90 (СС 90) | 150 | 95, 120 | 21 |
| муфта СС-100 (СС 100) | 185, 240 | 150 | 22 |
| муфта СС-110 (СС 110) | - | 185, 240 | 23 |
Комплект деталей и материалов муфты СС.
| № | Название комплектующих деталей и материалов муфты СС | СС-60 | СС-70 | СС-80 | СС-90 | СС-100 | СС-110 |
| 1 | Свинцовый корпус муфты СС, шт | 1 | 1 | 1 | 1 | 1 | 1 |
| 2 | Защитный кожух КЗП с метизами, шт | 1 | 1 | 1 | 1 | 1 | 1 |
| 3 | Кабельные ролики, № комплекта | №2 | №2 | №2 | №2 | №3 | №3 |
| 4 | Припой марки ПОС-30, кг | 0,30 | 0,35 | 0,40 | 0,40 | 0,55 | 0,60 |
| 5 | Битумная мастика МБ-7060, кг | 2 | 2 | 4 | 4 | 5 | 6 |
| 6 | Припой марки А, кг | 0,2 | 0,2 | 0,3 | 0,3 | 0,35 | 0,35 |
| 7 | Жир для пайки, кг | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 |
| 8 | Провод заземления, м | 1 | 1 | 1 | 1 | 1,2 | 1,2 |
| 9 | Парафин, кг | 0,06 | 0,06 | 0,06 | 0,06 | 0,06 | 0,06 |
| 10 | Салфетка, шт | 2 | 2 | 2 | 2 | 2 | 2 |
| 11 | Шнур из асбеста, кг | 0,04 | 0,04 | 0,04 | 0,04 | 0,04 | 0,04 |
| 12 | Проволока с цинковым покрытием, м |
6 | 6 | 6 | 6 | 6 | 6 |
