Центробежный скважинный насос Водолей БЦПЭ 0,5-25 У*
Бытовой погружной центробежный насос БЦПЭ Водолей Евро-1
Электронасос бытовой центробежный погружной многоступенчатый БЦПЭ "Водолей" предназначен для подачи воды в бытовых условиях из скважин внутренним диаметром от 110 мм и более и может использоваться также для подачи воды из шахтных колодцев, резервуаров и открытых водоемов для полива садов и огородов. Погружной насос Водолей Евро-1 рекомендуется применять для воды не более 35°С. Не допускается перекачивание загрязненных, щелочных, кислотных жидкостей и растворов. Вода не должна содержать большого количества песка, других видимых механических примесей и иметь минерализацию более 1500 г/м3. Срок службы погружного насоса Водолей Евро-1 - не менее 10 лет, средняя наработка на отказ - 10 000 часов.

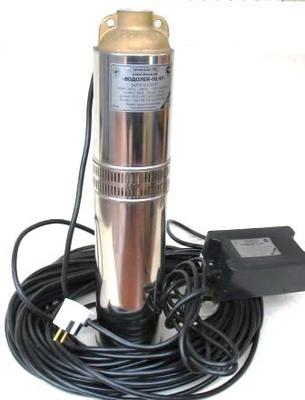

Погружной насос состоит из однофазного электродвигателя переменного тока и многоступенчатой насосной части, выполненных в виде моноблока, а также выносной конденсаторной коробки, закрепленной на шнуре питания с вилкой.
Электродвигатель состоит из ротора, статора, шарикоподшипников и заполнен экологически чистым маслом. Насосная часть состоит из корпуса, в котором находятся приводной вал, колеса рабочие, лопаточные отводы, направляющие кольца. В верхней части насоса расположена крышка с внутренней трубной резьбой G1" .
Расположение электродвигателя за насосной частью исключает попадания масла в перекачиваемую воду. В электронасос встроено тепловое реле немецкой фирмы Thermik, эффективно защищающее электронасос при критических режимах эксплуатации. Соединение электронасоса с питающей сетью существляется посредством шнура с вилкой, имеющей заземляющий контакт, и розетки с заземляющим контактом, которая входит в комплект поставки.
Схема электрическая принципиальная насоса БЦПЭ Водолей Евро-1
Погружные насосы Водолей Евро-1. Электрическая схема
Условное обозначение элементов схемы:
ЭН - электронасос; С - конденсаторы; ТР - тепловое реле; Хр - вилка; Хs - розетка; КК - конденсаторная коробка .
Условное обозначение цвета изоляции жил кабеля:
г - голубой, ч - черный, кч - коричневый, жз - желто-зеленый (заземляющая жила).
Схема установки насоса БЦПЭ Водолей Евро-1 в скважину.
Погружные насосы Водолей Евро-1. Установочные размеры
1 - электронасос; 2 - хомут шланга; 3 - шланг; 4 - шнур сетевого питания; 5 - трос; 6 - место крепления подвески; 7 - коробка конденсаторная.
Объемная подача погружного насоса "Водолей" зависит от глубины залегания воды, длины и диаметра используемого шланга, дальности свободной струи при поливе, мойке и т. д. Для предотвращения выкачивания воды из скважины, колодца, согласуйте производительность последних с объемной подачей насоса при помощи перекрытия вентиля, установленного на выходе шланга из скважины, колодца. Уменьшение объемной подачи, полное перекрытие вентиля могут привести электронасос к перегреву и срабатыванию теплового реле. Шланг при эксплуатации укладывайте без скручивания и перегибов. Во избежание перегрева и порчи излишков питающего кабеля во время работы насосов с напором 40, 50, 63, 80, 100 м не оставляйте его в плотно смотанной бухте, затрудняющей доступ воздуха для охлаждения кабеля.
В случае остановки работающего погружного насоса из-за срабатывания реле (прекращение подачи воды, загрязнение насоса), а также при случайном исчезновении напряжения питающей сети, включение электронасоса при остывании реле или появлении напряжения в сети происходит автоматически. Реле насоса рассчитано на не менее чем на 5000 срабатываний.
Понижение напряжения в сети при работающем насосе за счет падения напряжения в проводах, ведет к снижению развиваемых насосом напора, производительности и к повышению потребляемого тока.
При понижении напряжения в сети менее 200В рекомендуется применять автотрансформатор, соответствующий мощности электродвигателя насоса.
